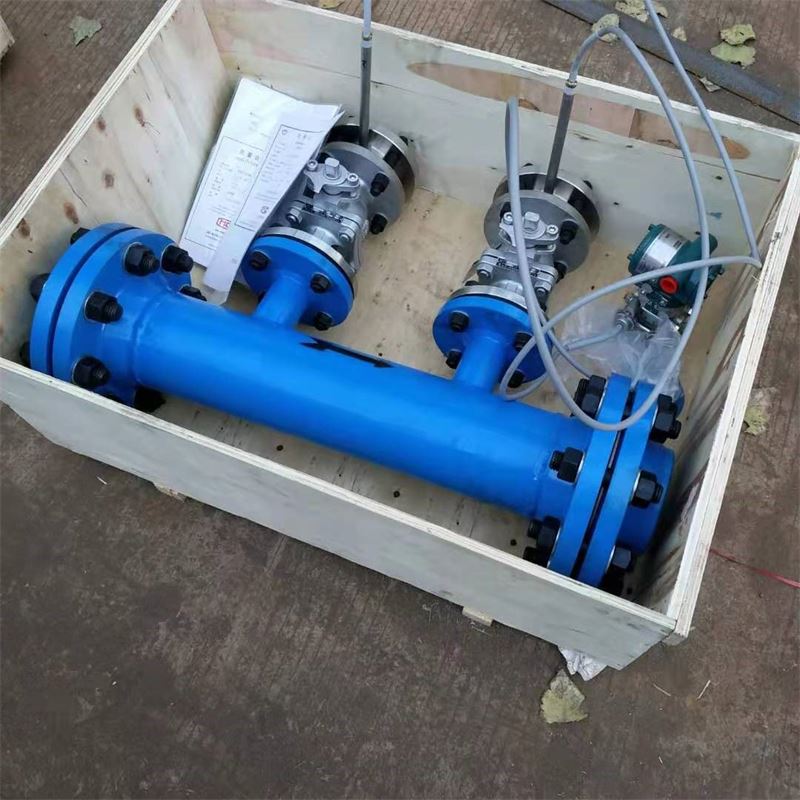

楔形流量計
楔形流量計的檢測件是楔形孔板，它是一塊v形的節流件，它的圓滑頂角朝下。由于它特殊的結構形式，它具有以下特點：
1.可用于粘滯性流體的流量測量，粘度可***500mpa?s。
2.適用于含懸浮顆粒的液固混合物。
3.雷諾數使用范圍寬廣，可適用于極低的雷諾數（red=300），而雷諾數上限可達106以上。
使用條件：25mm≤dn≤400mm，pn≤6.4mpa，t≤200℃；
***度（不確定度）：1.0級（實流標定）、1.5級、2.0級、2.5級。

1.高壓取壓口 2.低壓取壓口 3.被測管道 4.楔形孔板 5.法蘭
